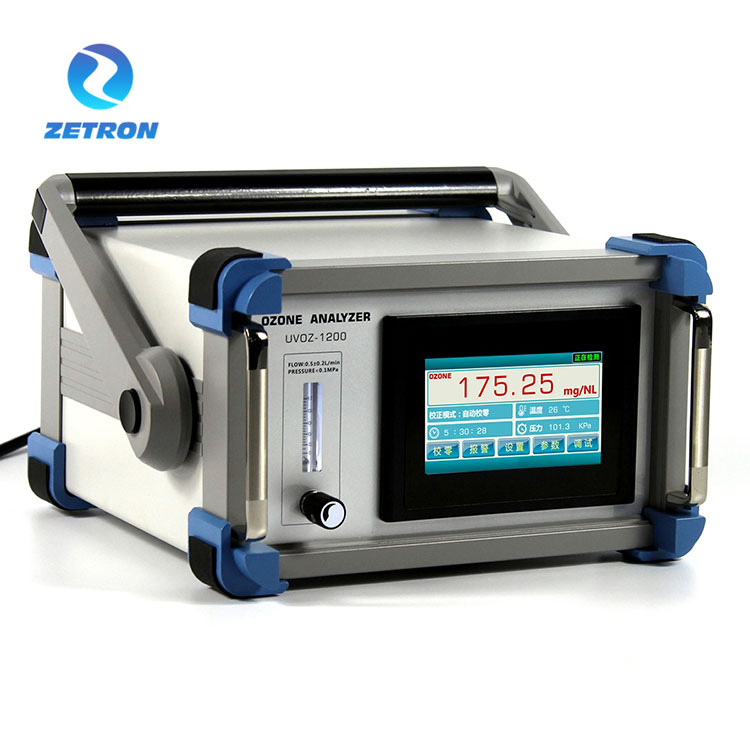

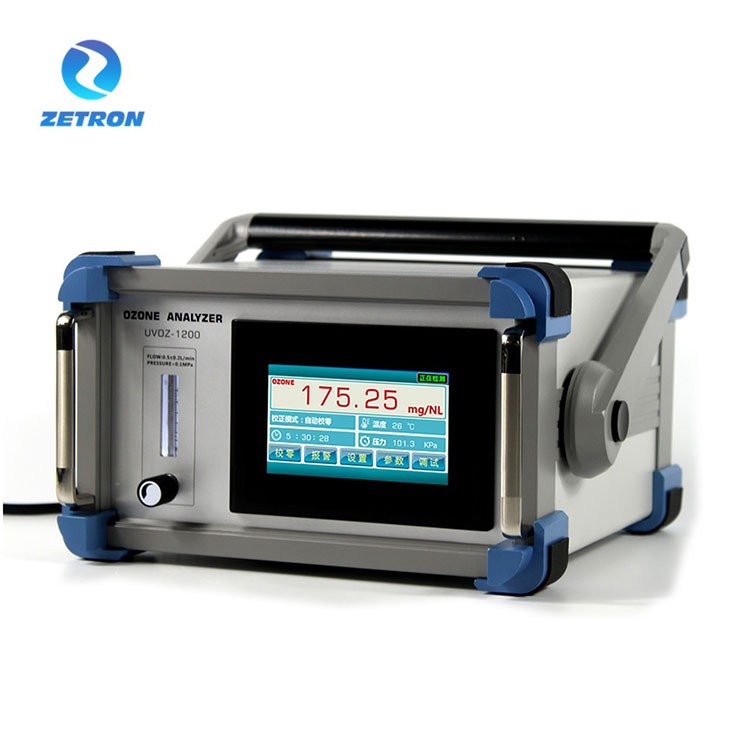

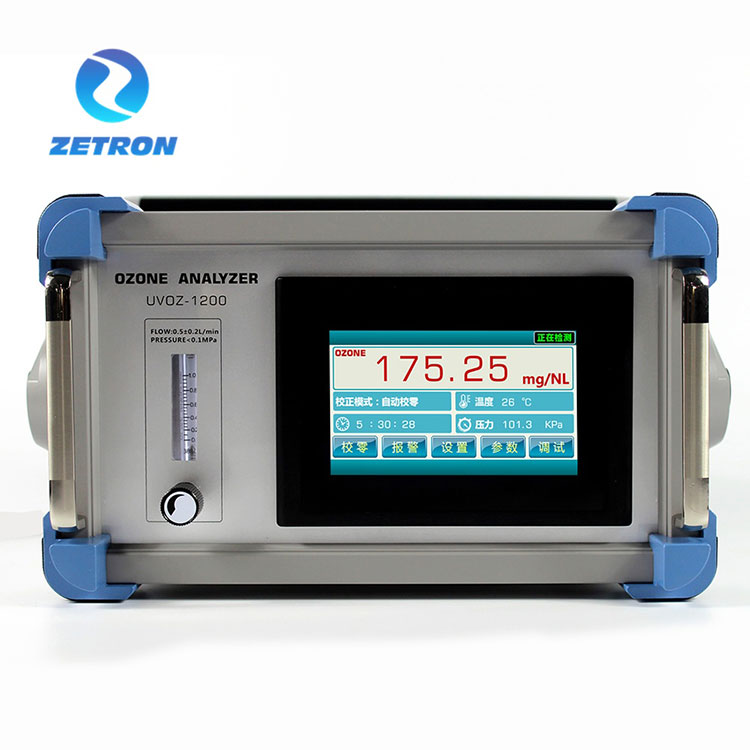

UV Ozone Detector

PTM600OZ UV Ozone Detector

General Description

UV Ozona Detector  est microprocessoris substructio trabs dualis photometer (UV 254 um) ad ozonem contentum in aere vel oxygeni metiendis.

Ad aestimandum ozonem contentum in theUVOZONE DETECTOR gasi sample mensurat radiorum UV in canali mensurae, radiorum UV in canali referente, in temperatura et pressione in cuvette.

Ozon analyser tactus operationis screen interfaciei habet, quod ostendit intentionem ozonis realem temporis. Et tactus velamentum est etiam cum pressione & temperatura compensatio ostensa. Ad intentionem altam (g/Nm3) extensionis, munus initus influentis habet, quod output ozonis generantis in tempore reali ostendere potest. Core componentis systematis lucis longae-vitae adoptat cum vicus edito lumine transmissionis ne nulla vagatio deprehensio accurate afficiat. Non opus est ozone claudere inputing cum zerum curare apparatum continuos 24 horas currere potest.

Concentratio ozona in utroque centesimis pondere ozonis (%wt/wt), P. ozonis per metrorum cubicorum normalium gasi sample (g/Nm3) vel ppmv (AQ: g/m3 vel ppm) in ostensione alphanumerica exhibetur. Unitas coniunctio in operatione mutari potest.

Additional modifiabilis parametri sunt inter alios:

Unitas pressurae ostentationem (kPa)

Terrorem parametri (princeps / limina humilis)

Natura ferebat gasi: aeris vel oxygenii (incl. PSA)

RS-485 interface parametri

4-20MA   signum output

Installation and Power Connection

Ad specimen nexus gasi 6 x 4 mm PTFE Tubingae utendum (quod rogando supplebimus). Sample gas coniungi debet per exemplum colum ("IN"). Tempus pigri retrahitur mensurae pendent

a) fluunt rate exempli gasi;

b) longitudinem Tubingae ad analysatorem;

c) sectione transversalis tubingae (commendamus Tubingae 6x4 mm, non plus).

d) temporis pigri analysris ipsius. In fluere suadeo rate of .2 ad 1 l/min temporis lag, erit 2 ad 0,4 s cum 6 x 4 mm Tubingae longitudinis 2 m.

Sequuntur delineatas figuras possibilis demonstrant:

Sampling modus: positivum pressura sampling;

Ostende interface: 4.3 inch tactus velamentum operationis interfaciei;

Content interface: Ozone concentration, temperies, pressio;

Munera auxiliaria: temperatura compensatio, pressionis compensatio;

Propono unitatem: g/Nm3, mg/NL ad libitum;

Exhibe solutionem: 0.01g/Nm3;

Gas fluere rate: 0.5L±0.2L/min;

Input pressionem: <0.1MPa;

Concentratio erroris: maximum 0.5% FS;

Error linearis: maximus 0.5% FS;

Nulla summa:<± 0.3%. FS;

Reactio tempus: ≤ 1 secundum;

Environmentalis temperies: -30~80 ;

Pipeline ratio interface: velox constringendi (ferrum immaculatum);

Praetermitte diam sampling: Φ 6 (6mm * 4mm);

Methodus communicandi: RS-485;

Output modus: 4-20mA (activum);

Virtutis copia: 24V DC;

Magnitudo: 120mm (altitudo) 160mm (latitudo) 60mm altum;

Nota: 1mg/L=1g/m3=467PPM;

Liber warantizatio: 24 months (pro hospitio);

Configuratio Latin: anti-corrosio metri fluit, ozone destructor exhaurit, ozone attractio (pulvis) sparguntur.

Productum lineamenta:

Mensuratio lineamenta: technologia patented cum nulla parte autocinetum temperatio functionis, iter duplex ultraviolale effusio principium, peregrinatio diuturna ultraviolacea ductus lucis principium, operatio continua, stabilitas deprehensionis defectus procurans.

Test methodus: methodus effusio UV Dual iter, ratio lucis longae vitae fons, alta mensura accurationis.

Mensuratio principium: Secundum legem Lamberti Beer mensurae accurate fiunt per principium effusionis photometricae.

Systema lucis principium: Externae longaevae vitae ultravioletae lucis principium systematis (ultraviolet ductus lucis fons cum lens), cum gratuita 2 annorum warantia.

Usus: Commendatur ut installare et uti intus, instructum plugs aviation IMPERVIUS.

Lucem piscinae systematis: Separate lucem piscinae technicae, Leak liberum, pressionis altae resistentiam, et resistentiam ad altum fluens sampling gas ictum.

Compensatio intelligentis: in temperatus et pressione constructa et excambium et ostentatio, cum automa

Structura

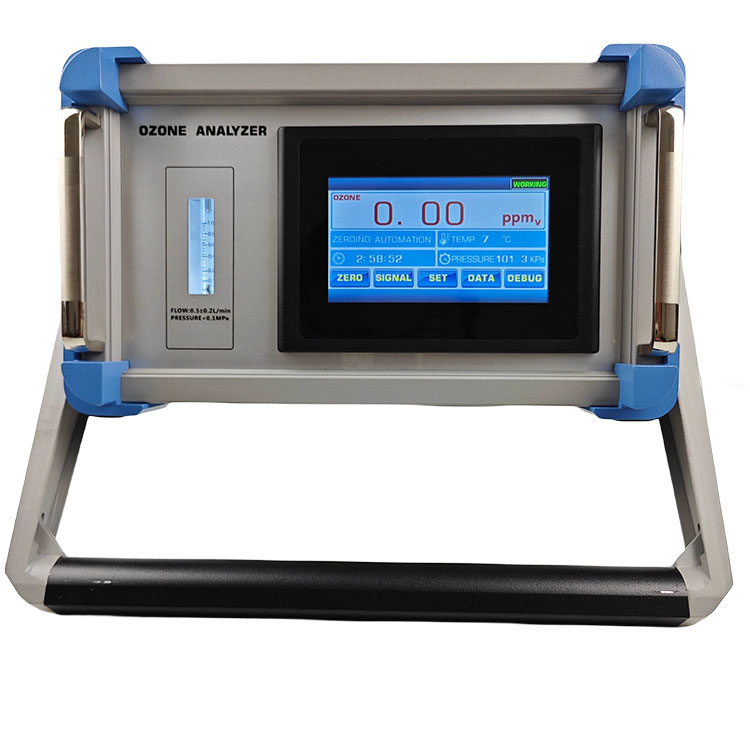

Proponere tabulam et ostentationem velum

Power input, signal output, ozone inlet, ozone outlet

Potentia input:

Signum output terminatio:

Connexio et processus

UV OZONE DETECTOR, ramus parallelus sampling connexionis diagram

(Nota: Commendatur ut hoc connexionis processus, sampling separatus, et atmosphaeram post transitum per ozonem machinam destruendi exhauriat).

UV OZONE DETECTOR, series connexionis schematismi

(Nota: Cum hoc connexionis processu utens, interest notare pressionem in exitu pipeline ozonis generantis stabilis esse. Constructum in pressione transfusor emendam faciet deprehensum valorem concentrationis ozonis intra certum ambitum fluctuantem.

Exemplar: UV OZONE DETECTOR

Mensurae range: 0-300g/Nm3

Libitum range: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Fons lucis spatium restat: circiter 30000-50000 horae;
